一、概述

YZL系列立式振動電動機由力式電動機和激振機構構成。所產生的回旋激振力通過電動機上下底角圓錐面?zhèn)鬟f給振動機械，使其產生平旋型圓振動或空間搖晃振動的符合工況，可作為各種振動篩振動磨機，振動光飾處理機、振動混了料機等平旋型或復旋型振動機械的激振源。

表1

型號	額定激振力 KN	額定功率 KW	額定電流 A	振動次數 （次/min）	重量 kg
YZL-20-4 YZL-30-4 YZL-50-6 YZL-75-4 YZL-20-6 YZL-30-6 YZL-50-6 YZL-75-6 YZL-100-6 YZL-140-6	20 30 50 75 20 30 50 75 100 140	1.5 2.2 3.7 5.5 1.5 2.2 3.7 5.5 7.5 10	3.84 5.57 8.78 12.9 4.48 6.22 9.25 13.6 18.08 23.83	1450 1450 1450 1450 970 970 970 970 970 970	100 150 220 280 150 220 300 450 550 600

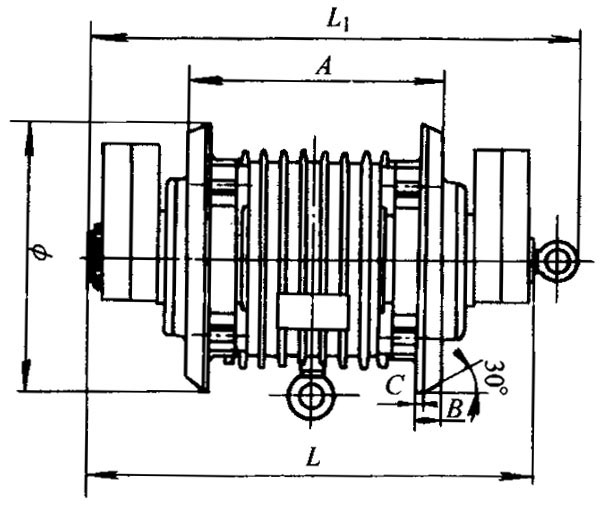

表2

注：其中YZW25-4、YZW-40-4為臥式安裝結

型號	A	B	C	φ	L1	L
YZL-20-4 YZL-30-4 YZL-50-4 YZL-75-4 YZL-20-4 YZL-30-4 YZL-50-4 YZL-75-4 YZL-100-4 YZL-140-4	310 320 370 420 320 370 420 420 600 600	25 25 30 40 25 30 40 40 50 50	5 5 5 8 5 5 8 8 8 8	300 340 380 420 340 380 420 460 510 510	500 550 700 715 600 700 745 770 930 1030	450 500 630 650 550 630 680 700 850 950
